SLA-Monitoring im LCOS

Beschreibung:

Das SLA-Monitoring überwacht die Netzwerkverbindungen zu Gegenstellen und führt Ping-Tests zu bestimmten Zielen durch, um die Verfügbarkeit der Peers sowie die Paketlaufzeiten und den Verlust von Datenpaketen zu analysieren.

Administratoren können Warnmeldungen festlegen, die bei Überschreitung von Schwellenwerten über LANmonitor ausgegeben werden. Darüber hinaus wird die Historie der Prüfergebnisse gespeichert, sodass eine kontinuierliche Übersicht über die Qualität der Verbindungen gewährleistet ist.

Voraussetzungen:

• LCOS ab Version 9 (download aktuelle Version)
• LANtools ab Version 9 (download aktuelle Version)

Vorgehensweisen:

Konfiguration von SLA-Monitoring über LANconfig:

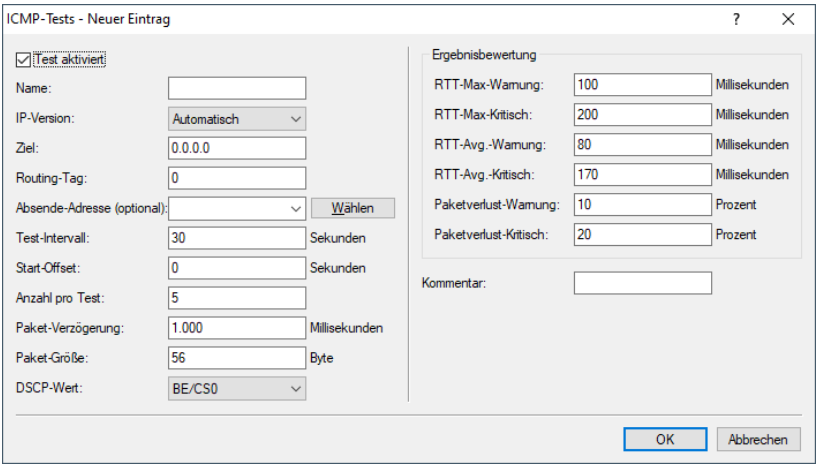

Die Parameter zur Konfiguration des SLA-Monitors finden Sie bei LANconfig unter Meldungen/Monitoring → Allgemein im Abschnitt SLA- Monitoring .

• Test aktiviert: Bei aktivierter Checkbox verwendet das Gerät die definierten Einstellungen für den Verbindungstest.


• Name: Name der Verbindung


• IP-Version: Legt fest, ob IPv4 oder IPv6 verwendet wird. Anmerkung: Im Standard ist die Einstellung "Automatisch" ausgewählt.


• Ziel: Definiert das Ziel der Überprüfung (ICMP / PING Ziel).


• Routing-Tag: Geben Sie ein Routing-Tag an, falls eine bestimmte Route verwendet werden soll.


• Absende-Adresse (opt.): Konfigurieren Sie optional eine Absende-Adresse, falls Sie ein bestimmtes Netzwerk als Absende-Schnittstelle verwenden möchten.


• Test-Intervall: Definiert das Zeitintervall, in dem das Gerät ICMP Pakete verschickt (Standard: 30 Sekunden).


• Start-Offset: Legen Sie eine Verzögerungszeit für den Versand von ICMP-Paketen fest.


• Anzahl pro Test: Gibt an, wie viele ICMP Pakete pro Durchlauf verschickt werden (Standard: 5).


• Paket-Verzögerung: Legen Sie eine Verzögerung für den Versand von Paketen fest.


• Paket-Größe: Definiert die Paketgröße der ICMP Nachricht.


• DSCP-Wert: Definiert den DSCP-Wert der ICMP-Nachricht. DSCP (Differentiated Services Code Point) wird für QoS (Quality of Service) verwendet.
  • Mögliche Werte: BE/CS0, CS1, CS2, CS3, CS4, CS5, CS6, CS7, AF11, AF12, AF13, AF21, AF22, AF23, AF31, AF32, AF33, AF41, AF42, AF43, EF

Ergebnisbewertung

In diesem Abschnitt definieren Sie Grenzwerte für die Paketbehandlung.

• RTT-Max-Warnung: Definieren Sie eine maximale Paketumlaufzeit (Round Trip Time). Sollte eines der ICMP-Pakete eine längere Umlaufzeit als die hier festgelegte benötigen, wird eine Warnmeldung generiert.


• RTT-Max-Kritisch: Definieren Sie eine maximale Paketumlaufzeit, nach der eine Fehlermeldung generiert wird, falls eines der ICMP-Pakete eine längere Umlaufzeit als die hier festgelegte benötigt.


• RTT-Avg.-Warnung: Definieren Sie eine durchschnittliche Paketumlaufzeit. Sollte die durchschnittliche Anzahl der ICMP-Pakete eine längere Umlaufzeit als die hier festgelegte benötigen, wird eine Warnmeldung generiert.


• RTT-Avg.-Kritisch: Definieren Sie eine durchschnittliche Paketumlaufzeit. Sollte die durchschnittliche Anzahl der ICMP-Pakete eine längere Umlaufzeit als die hier festgelegte benötigen, wird eine Fehlermeldung generiert.


• Paketverlust-Warnung: Wenn der Prozentsatz der verloren gegangenen Pakete diesen definierten Wert erreicht, wird eine entsprechende Warnmeldung generiert.


• Paketverlust-Kritisch: Wenn der Prozentsatz der verloren gegangenen Pakete diesen definierten Wert erreicht, wird eine entsprechende Fehlermeldung generiert.


• Kommentar: Geben Sie eine aussagekräftige Beschreibung für diesen Eintrag an.

Anzeigen der SLA-Monitoring Ergebnisse in LANmonitor

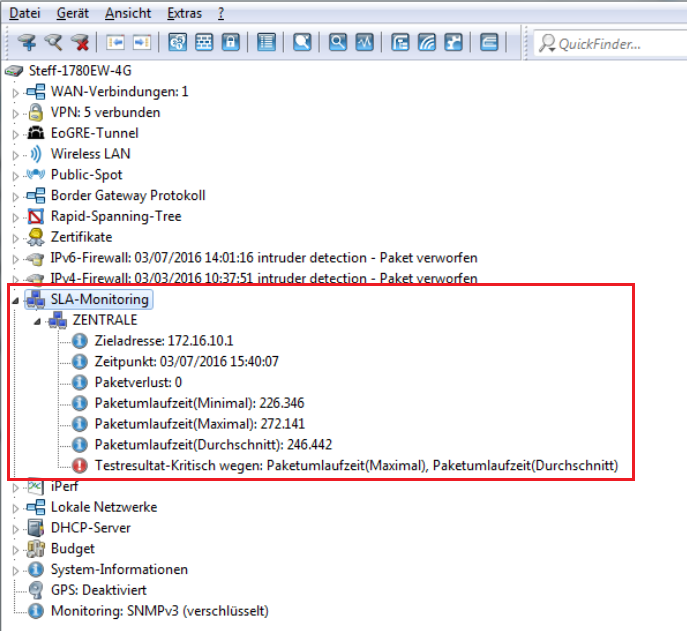

In LANmonitor sind die Ergebnisse der konfigurierten Tests unter  SLA-Monitoring ersichtlich.

Angezeigt werden die zuletzt gesammelten Informationen des Verbindungstests.

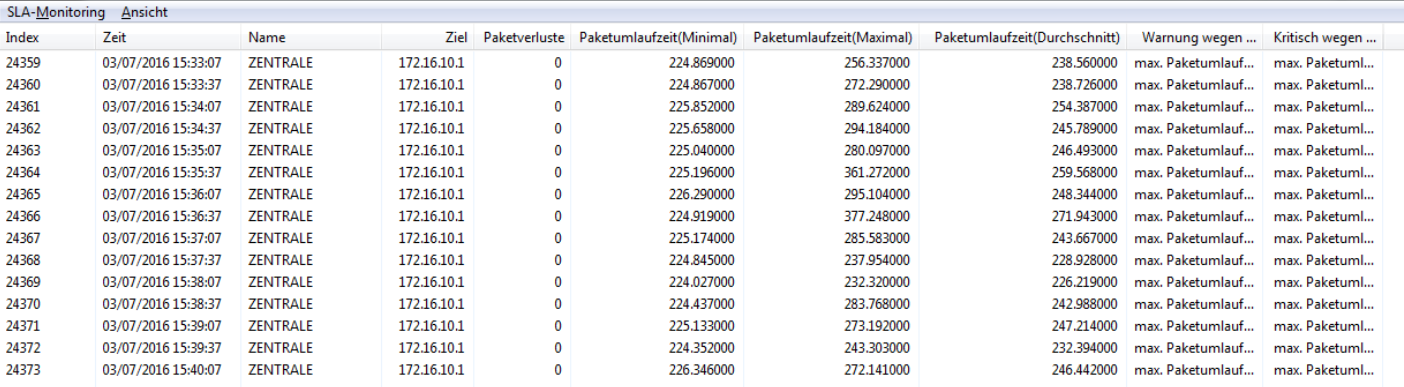

Sie haben zudem die Möglichkeit, sich die Historie der Verbindungsprüfungen anzeigen zu lassen. Klicken Sie dazu mit der rechten Maustaste auf den Eintrag SLA-Monitoring .

Wählen Sie im folgenden Dialog den Eintrag  SLA-Monitoring Historie aus.
