Beschreibung: Im Zuge der Umstellung von ISDN-Anschlüssen auf All-IP werden vorhandene ISDN-Anschlüsse ggf. in zusätzliche DSL-Anschlüsse gewandelt. Damit diese zusätzlich gewonnene Bandbreite für das gesamte Netzwerk zur Verfügung steht muss der DSL-Anschluss mit dem bereits vorhandenen Router verbunden werden. Ist der DSL-Anschluss des Gateways bereits belegt, kann ein LANCOM VDSL-Router als reines DSL-Modem vorgeschaltet werden. Die Zugangs- und VoIP-Daten werden somit weiter im Hauptgateway hinterlegt. Somit können weitere DSL-Anschlüsse transparent in das vorhandene Szenario eingebunden werden. Ab der LCOS Version 10.20 können alle LANCOM VDSL-Router in einen DSL-Bridge-Modus versetzt werden. Dies ermöglicht den Einsatz der Geräte als reines DSL-Modem.
| Hinweis |
|---|
Der Bridge-Modus bezieht sich ausschließlich auf die internen xDSL-Modems. Wenn der Router (zusätzlich) über ein eingebautes LTE-Modem verfügt, so kann das LTE-Modem nicht im Bridge-Modus betrieben werden! |
Voraussetzungen:Vorgehensweise: 1. Konfigurationsschritte auf dem als Modem genutzten Router: 1.1 Verbinden Sie den LANCOM VDSL-Router, welcher als Modem verwendet werden soll, mit dem VDSL-Anschluss. 1.2 Verbinden Sie sich per LANconfig mit dem ModemVDSL-Router und wechseln in das Menü Schnittstellen → LAN → Ethernet-Ports. 1.3 Bearbeiten Sie den Ethernet-Port, über den Sie den Router administrieren (in diesem Beispiel ETH-1) und stellen sicher, dass diesem Port die logische Schnittstelle LAN-1 zugewiesen ist. 1.4 Bearbeiten Sie einen nicht verwendeten Ethernet-Port, über den das Haupt-Gateway die Internet-Verbindung aufbauen soll (in diesem Beispiel ETH-4) und wählen bei Interface-Verwendung die Schnittstelle LAN-2 aus.. 1.5 Wechseln Sie in das Menü Schnittstellen → LAN → LAN-Bridge. 1.6 Stellen Sie sicher, dass die Option Verbindung über eine Bridge herstellen (Standard) ausgewählt ist und wechseln anschließend in das Menü Port-Tabelle. 1.7 Stellen Sie sicher, dass der logischen Schnittstelle LAN-1 keine Bridge-Gruppe zugewiesen ist.  Image Added1.8 Bearbeiten Sie nacheinander die in Schritt 1.4 ausgewählte LAN-Schnittstelle (in diesem Beispiel LAN-2) sowie das xDSL-Interface (in diesem Beispiel xDSL-1).  Image Removed1.8 Weisen Sie beiden Schnittstellen eine bisher nicht verwendete Bridge-Gruppe zu (in diesem Beispiel BRG-2). 1.2 Verbinden Sie das Hauptgateway über ein Ethernet-Kabel mit dem LANCOM VDSL-Router (dem Modem). 1.3 Fassen Sie im Menü Schnittstellen → LAN → Port-Tabelle das verwendete LAN- und das xDSL-Interface in einer freien Bridge-Gruppe zusammen. In diesem Beispiel wird das logische Interface LAN-1 und das Interface XDSL-1 in der bisher noch nicht verwendeten Bridge-Gruppe BRG-2 zusammen gefasst. Stellen Sie zudem sicher, dass das genutzte logische Interface LAN-1 auch dem richtigen physikalischen Port zugewiesen ist (z.B. ETH-1). Dies können Sie im Menü Schnittstellen → LAN → Interface-Einstellungen vornehmen.  Image Removed9 Die Port-Tabelle muss anschließend wie folgt aussehen. Image Added 1.10 1.4 Wechseln Sie in das Menü Schnittstellen → WAN → Schnittstellen-Einstellungen → xDSLXDSL-Modem-Betrieb und konfigurieren Sie den VDSL-Port auf Bridge-Modus. - Zum Betrieb an VDSL-Anschlüssen muss kein weiterer Parameter geändert werden.
- Bei ADSL-Anschlüssen (z.B. der Deutschen Telekom) müssen die ATM-Parameter auf folgende Werte konfiguriert sein:
- VPI: 1
- VCI: 32
- ATM-Modus: LLC-Mux

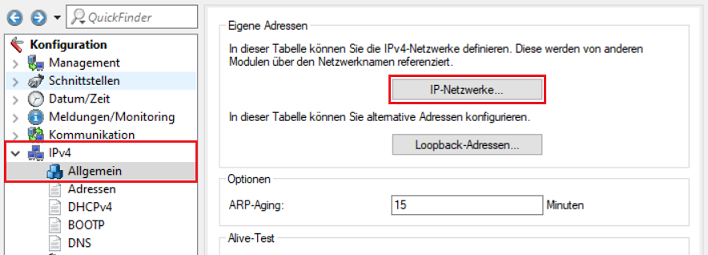

1.5 11 Vergeben Sie im Menü IPv4 → Allgemein → IP-Netzwerke dem Netzwerk INTRANET eine lokale IP-Adresse aus einem nicht genutzten IP-Adressbereich (in diesem Beispiel 192.168.3.254/24) und wählen stellen sicher, dass als Schnittstelle die in Schritt 1.3 zugewiesene Bridge-Gruppe aus (in diesem Beispiel BRG-2) verwendete LAN-Schnittstelle LAN-1 zugewiesen ist.
| Hinweis |
|---|
Die Verwendung eines bisher nicht verwendeten Netzbereiches auf dem Modem-Router ist zwingend erforderlich. Wird auf dem Modem-Router eine IP-Adresse aus einem bereits auf dem Gateway-Router lokal verwendeten Netzwerk hinterlegt und auf dem Gateway-Router zwecks Management (siehe Schritt 3) eine IPoE-Gegenstelle mit einer IP-Adresse aus dem lokalen Netzwerk erstellt, wird im lokalen Netzwerk und im WAN (MANAGEMENT) das gleiche IP-Netzwerk verwendet. Dies führt zu Routing-Problemen! |
 1.6 12 Deaktivieren Sie den DHCP-Server des Gerätes im Menü IPv4 → DHCPv4 → DHCP-Netzwerke. 1.7 Stellen Sie sicher, dass im Menü Schnittstellen → LAN → LAN-Bridge-Einstellungen die Option Verbindung über eine Bridge herstellen aktiviert ist.  Image Removed1.8 13 Die Konfiguration des VDSL-Routers ist damit abgeschlossen. Schreiben Sie die Konfiguration in das Gerät zurück.
2. Einrichten der Internetverbindung auf dem HauptgatewayHaupt-Gateway: In diesem Beispiel wird als Hauptgateway Haupt-Gateway ein LANCOM 1781EF+ verwendet. Da dieses Gerät kein eingebautes VDSL-Modem besitzt, soll die Einwahl ins Internet über den LANCOM 730VA, welcher im Schritt 1 als VDSL-Modem konfiguriert wurde, durchgeführt werden. 2.1 Starten Sie den Setup-Assistent in LANconfig und wählen Sie die Option Internet-Zugang einrichten. 2.2 In diesem Beispiel soll eine neue IPv4-Verbindung angelegt werden. 2.3 Wählen Sie die Einstellung Ethernet-Interface (externes Modem/Router) zur Nutzung eines externen Modems aus. 2.4 Das externe VDSL-Modem ist in diesem Beispiel am WAN-Port des LANCOM-Routers angeschlossen, daher muss in folgendem Dialog WAN als Ethernet-Buchse ausgewählt werden. 2.5 Wählen Sie Ihr Land aus. 2.6 Wählen Sie in folgendem Dialog Ihren Internet-Anbieter aus. 2.7 Im nächsten Dialog müssen Sie Ihre Anschluss-Art auswählen. 2.8 Geben Sie in folgendem Dialog die Zugangsdaten ein, welche Sie von Ihrem Provider erhalten haben. 2.9 Geben Sie das VLAN-Tag ein, welches Ihr Provider verwendet. Bei VDSL-Anschlüssen der Deutschen Telekom ist das die 7. 2.10 In diesem Beispiel wird keine Backup-Verbindung verwendet. 2.11 Beenden Sie den Setup-Assistenten zur Einrichtung der Internet-Verbindung mit der Schaltfläche Fertig stellen. Die konfigurierten Werte werden dann in den LANCOM Router geschrieben. 2.12 Nachdem die Konfiguration in das Gerät zurückgeschrieben wurde, fragt Sie der Setup-Assistent, ob Sie mit einem weiteren Assistenten fortfahren möchten. Klicken Sie in diesem Dialog auf Nein, da die Konfigurationsschritte zur Einrichtung der VDSL-Verbindung abgeschlossen sind. 2.13 Verbinden Sie das Haupt-Gateway nun über ein Ethernet-Kabel mit dem LANCOM VDSL-Router (dem Modem).
3. Sync-Status des LANCOM Modems VDSL-Routers aus dem Netzwerk des Haupt-Gateways abrufbar machen (optional): 3.1 Wenn der Sync-Status des LANCOM Modems VDSL-Routers aus dem Netzwerk des Haupt-Gateways abrufbar sein soll, dann müssen Sie auf dem Hauptgateway unter Kommunikation → Gegenstellen → Gegenstellen (DSL) eine neue Gegenstelle namens Management mit einer Haltezeit von 9999 Sekunden, dem Layernamen IPOE und dem DSL-Port 1 anlegen (siehe folgende Abbildung). 3.2 Wechseln Sie dann in das Menü Kommunikation → Protokolle → IP-Parameter und legen Sie einen Eintrag mit folgenden Werten an: - Gegenstelle: MANAGEMENT
- IP-Adresse: eine IP-Adresse aus dem im Schritt 1.611 konfigurierten ungenutzten IP-Adressbereich (z.B. 192.168.3.1)
- Netzmaske: Die Netzmaske des im Schritt 1.611 konfigurierten ungenutzten IP-Adressbereichs (hier 255.255.255.0).
3.3 Erstellen Sie im Menü IP-Router → Routing → IPv4-Routing-Tabelle einen Eintrag für das Netzwerk 192.168.3.0/24, welcher auf die Gegenstelle Management verweist und bei welchem die IP-Maskierung deaktiviert ist. 3.4 Schreiben Sie die Konfiguration in das Gerät zurück. Das LANCOM Modem Der VDSL-Router kann nun über die IP-Adresse 192.168.3.254 erreicht und ausgelesen werden.
| Info |
|---|
Der DSL-Sync-Status des xDSL-Routers wird auch über die xDSL-LED angezeigt. Im Bridge-Mode wird von der LED nur der Sync-Status angezeigt. Bei bestehendem Sync leuchtet die LED dauerhaft grün. |
|
