Beschreibung:
Dieses Dokument bescheibt, wie Sie eine Netzkopplung per IKEv2 Site-To-Site VPN-Verbindung zwischen zwei LANCOM Routern einrichten können.


Voraussetzungen:


Szenario:
  • Ein Unternehmen möchte die lokalen Netzwerke in der Zentrale und einer Filiale über eine IKEv2 Site-To-Site VPN-Verbindung miteinander koppeln.
  • Beide Standorte verfügen über einen LANCOM Router als Gateway und eine Internetverbindung mit einer festen öffentlichen IP-Adresse. Die öffentliche IP-Adresse der Zentrale lautet 81.81.81.81, die der Filiale 80.80.80.80.
  • Die VPN-Verbindung wird von der Filiale zur Zentrale aufgebaut.
  • Das lokale Netzwerk der Zentrale hat den IP-Adressbereich 192.168.1.0/24, in der Filiale wird der lokale IP-Adressbereich 192.168.2.0/24 verwendet.
Schaubild des VPN Szenarios

Vorgehensweise:
1. Manuelle Konfigurationsschritte auf dem LANCOM Router der Zentrale:
1.1 Öffnen Sie die Konfiguration des LANCOM Routers in der Zentrale und wechseln Sie in das Menü VPN →  Allgemein.
1.2 Aktivieren Sie die Funktion Virtual Private Network.
Aktivieren der Virtual Private Network Einstellung im Allgemeinen VPN Reiter
1.3 Wechseln Sie in das Menü VPN → IKEv2/IPSec und klicken Sie auf die Schaltfläche Authentifizierung.
1.4 Klicken Sie auf die Schaltfläche Hinzufügen um einen neuen Eintrag zu erzeugen.
1.5 Tragen Sie in dem Konfigurationsfenster die Informationen zur Authentifizierung für die VPN-Verbindung ein.
  • Name: Geben Sie den Namen für die Authentifizierung ein. Dieser Eintrag wird später in der VPN-Verbindungs-Liste verwendet (siehe Schritt 1.8).
  • Lokale Authentifizierung: Wählen Sie den Typ der Authentifizierung im Router der Zentrale aus. In diesem Beispiel wird die Authentifizierung über einen Pre-shared Key (PSK) vorgenommen.
  • Lokaler Identitätstyp: Wählen Sie den Typ der Identität des Routers in der Zentrale aus. In diesem Beispiel wurde der Identitätstyp E-Mail-Adresse (FQUN) gewählt.
  • Lokale Identität: Bestimmen Sie die lokale Identität. In diesem Beispiel wird für den LANCOM Router in der Zentrale die lokale Identität zentrale @test.de  verwendet.
  • Lokales Passwort: Vergeben Sie den Pre-shared Key , welcher verwendet werden soll um sich beim Router in der Zentrale erfolgreich zu authentifizieren.
  • Entfernte Authentifizierung: Wählen Sie den Authentifizierungstypen des LANCOM Routers in der Filiale aus. In diesem Beispiel wird die Authentifizierung über einen Pre-shared Key (PSK) vorgenommen.
  • Entfernter Identitätstyp: Wählen Sie den Typ der Identität des Routers in der Filiale aus. In diesem Beispiel wurde der Identitätstyp E-Mail-Adresse (FQUN) gewählt.
  • Entfernte Identität: Bestimmen Sie die entfernte Identität. In diesem Beispiel wird für den LANCOM Router in der Filiale die entfernte Identität filiale@test.de  verwendet.
  • Entferntes Passwort: Vergeben Sie den Pre-shared Key , welcher verwendet werden soll um sich beim Router in der Filiale erfolgreich zu authentifizieren.

Eintrag der Lokalen und entfernten Identitätstypen für die Filiale in dem Authentifizierungsregister

1.6 Wechseln Sie in das Menü VPN → IKEv2/IPSec und klicken Sie auf die Schaltfläche Verbindungs-Liste.
1.7 Klicken Sie auf die Schaltfläche Hinzufügen, um einen neuen Eintrag zu erzeugen.
Verbindung-Liste Menüpunkt der IKEv2 VPN Konfiguration
1.8 Geben Sie im Konfigurationsdialog die folgenden Parameter ein:
  • Name der Verbindung: Geben Sie die Bezeichnung für die VPN-Verbindung an. Dieser Eintrag wird später in der Routing-Tabelle genutzt (siehe Schritt 1.10).
  • Haltezeit: Geben Sie die Haltezeit in Sekunden für die VPN-Verbindung an. In diesem Beispiel wird beim LANCOM Router in der Zentrale eine 0 eingetragen. Dies bedeutet, dass dieser Router die VPN-Verbindung nicht aktiv aufbaut.
  • Entferntes Gateway: Geben Sie die öffentliche IP-Adresse an, unter der LANCOM Router in der Filiale erreichbar ist. In diesem Beispiel ist das die Adresse 80.80.80.80.
  • Authentifizierung: Wählen Sie die Authentifizierung aus. Der Eintrag entspricht hierbei dem Namen der Authentifizierung, welche Sie in Schritt 1.5 festgelegt haben.
  • Regelerzeugung: Wählen Sie im Dropdownmenü die Option Manuell aus, damit eigene VPN-Regeln verwendet werden können.
  • IPv4-Regeln: Wählen Sie im Dropdownmenü das vorgefertigte Regel-Objekt RAS-WITH-NETWORK-SELECTION aus. Es handelt sich dabei um eine ANY-ANY VPN-Regel, welche die Kommunikation zwischen beliebigen Netzwerken erlaubt.

Eintragung der vorher angelegten Authentifizierung, IPs und IPv4-Regeln in die Verbindungsliste

1.9 Wechseln Sie in das Menü IP-Router → Routing → IPv4-Routing-Tabelle.
Menüpunkt der IPv4-Routingtabelle im IP-Router Menü
1.10 Erstellen Sie einen neuen Routing-Eintrag.
  • Tragen Sie als IP-Adresse die Adresse des lokalen Netzwerkes in der Filiale ein. In diesem Beispiel ist dies die 192.168.2.0.
  • Als Netzmaske muss der Wert 255.255.255.0 eingetragen werden, da das lokale Netzwerk der Filiale ein Class C Netzwerk ist.
  • Im Feld Router muss die Bezeichnung der VPN-Gegenstelle (hier: FILIALE) eingestellt werden.
  • Die IP-Maskierung wird für diese Verbindung abgeschaltet.

Hinzufügen eines IP-Routingtabellen Eintrags

1.11 Schreiben Sie die Konfiguration in den LANCOM Router der Zentrale zurück.


2. Manuelle Konfigurationsschritte auf dem LANCOM Router der Filiale:
2.1 Öffnen Sie die Konfiguration des LANCOM Routers in der Filiale und wechseln Sie in das Menü VPN → Allgemein.
2.2 Aktivieren Sie die Funktion Virtual Private Network und stellen Sie bei der Option Aufbau Netzbeziehungen (SAs) den Wert Gemeinsam für KeepAlive ein, damit die Netzbeziehungen korrekt und nach dem gleichen Schema aufgebaut werden.
Aktivieren des Virtual Private Network Auswahlfelds
2.3 Wechseln Sie in das Menü VPN → IKEv2/IPSec und klicken Sie auf die Schaltfläche Authentifizierung.
Menüpunkt der VPN IKEv2 Authentifizierung
2.4 Klicken Sie auf die Schaltfläche Hinzufügen um einen neuen Eintrag zu erzeugen.
2.5 Tragen Sie in dem Konfigurationsfenster die Informationen zur Authentifizierung für die VPN-Verbindung ein.
  • Name: Geben Sie den aussagekräftigen Namen ein. Dieser Eintrag wird später in der VPN-Verbindungs-Liste verwendet (siehe Schritt 2.8).
  • Lokale Authentifizierung: Wählen Sie den Typ der Authentifizierung im Router der Filiale aus. In diesem Beispiel wird die Authentifizierung über einen Pre-shared Key (PSK) vorgenommen.
  • Lokaler Identitätstyp: Wählen Sie den Typ der Identität des Routers in der Filiale aus. In diesem Beispiel wurde der Identitätstyp E-Mail-Adresse (FQUN) gewählt.
  • Lokale Identität: Bestimmen Sie die lokale Identität. In diesem Beispiel wird für den LANCOM Router in der Filiale die lokale Identität filiale@test.de verwendet.
  • Lokales Passwort: Vergeben Sie den Pre-shared Key, welcher verwendet werden soll um sich beim Router in der Filiale erfolgreich zu authentifizieren. Dieses Passwort muss mit dem in Schritt 1.5 konfigurierten Passwort übereinstimmen!
  • Entfernte Authentifizierung: Wählen Sie den Authentifizierungstypen des LANCOM Routers in der Zentrale aus. In diesem Beispiel wird die Authentifizierung über einen Pre-shared Key (PSK) vorgenommen.
  • Entfernter Identitätstyp: Wählen Sie den Typ der Identität des Routers in der Zentrale aus. In diesem Beispiel wurde der Identitätstyp E-Mail-Adresse (FQUN) gewählt.
  • Entfernte Identität: Bestimmen Sie die entfernte Identität. In diesem Beispiel wird für den LANCOM Router in der Zentrale die entfernte Identität zentrale@test.de verwendet.
  • Entferntes Passwort: Vergeben Sie den Pre-shared Key, welcher verwendet werden soll um sich beim Router in der Zentrale erfolgreich zu authentifizieren. Dieses Passwort muss mit dem in Schritt 1.5 konfigurierten Passwort übereinstimmen!

Eintrag der Zentrale in die IKEv2 Authentifizierung

2.6 Wechseln Sie in das Menü VPN → IKEv2/IPSec und klicken Sie auf die Schaltfläche Verbindungs-Liste.
Verbindung-Liste Menüpunkt der IKEv2 Konfiguration
2.7 Klicken Sie auf die Schaltfläche Hinzufügen, um einen neuen Eintrag zu erzeugen.
2.8 Geben Sie im Konfigurationsdialog die folgenden Parameter ein:
  • Name der Verbindung: Geben Sie die Bezeichnung für die VPN-Verbindung an (siehe Schritt 2.5). Dieser Eintrag wird später in der Routing-Tabelle genutzt (siehe Schritt 2.10).
  • Haltezeit: Geben Sie die Haltezeit in Sekunden für die VPN-Verbindung an. In diesem Beispiel wird beim LANCOM Router in der Filiale der Wert 9999 Sekunden eingetragen. Dies bedeutet, dass dieser Router die VPN-Verbindung aktiv aufbaut.
  • Entferntes Gateway: Geben Sie die öffentliche IP-Adresse an, unter der LANCOM Router in der Zentrale erreichbar ist. In diesem Beispiel ist das die Adresse 81.81.81.81.
  • Authentifizierung: Wählen Sie die Authentifizierung aus. Der Eintrag entspricht hierbei dem Namen der Authentifizierung, welche Sie in Schritt 2.5 festgelegt haben.
  • Regelerzeugung: Wählen Sie im Dropdownmenü die Option Manuell aus, damit eigene VPN-Regeln verwendet werden können.
  • IPv4-Regeln: Wählen Sie im Dropdownmenü das vorgefertigte Regel-Objekt RAS-WITH-NETWORK-SELECTION aus. Es handelt sich dabei um eine ANY-ANY VPN-Regel, welche die Kommunikation zwischen beliebigen Netzwerken erlaubt.

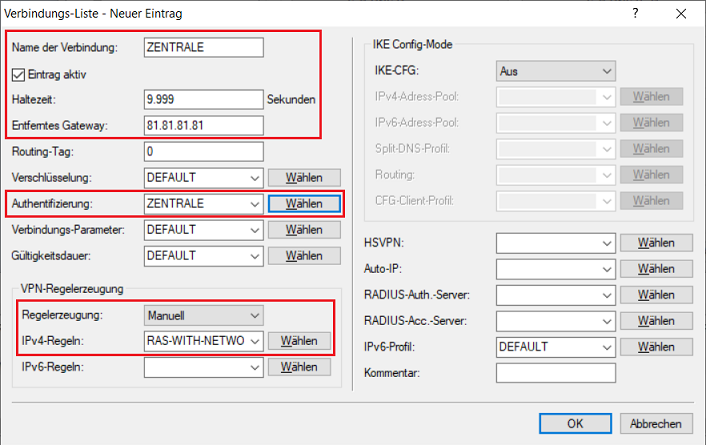

Eintragung der Parameter in die den Verbindungslisten Menüpunkt

2.9 Wechseln Sie in das Menü IP-Router → Routing → IPv4-Routing-Tabelle.

Menüpunkt der IPv4-Routing-tabelle im IP-Router Menüpunkt
2.10 Erstellen Sie einen neuen Routing-Eintrag.
  • Tragen Sie als IP-Adresse die Adresse des lokalen Netzwerkes in der Zentrale ein. In diesem Beispiel ist dies die 192.168.1.0.
  • Als Netzmaske muss der Wert 255.255.255.0 eingetragen werden, da das lokale Netzwerk der Zentrale ein Class C Netzwerk ist.
  • Im Feld Router muss die Bezeichnung der VPN-Gegenstelle (hier: ZENTRALE) eingestellt werden.
  • Die IP-Maskierung wird für diese Verbindung abgeschaltet.

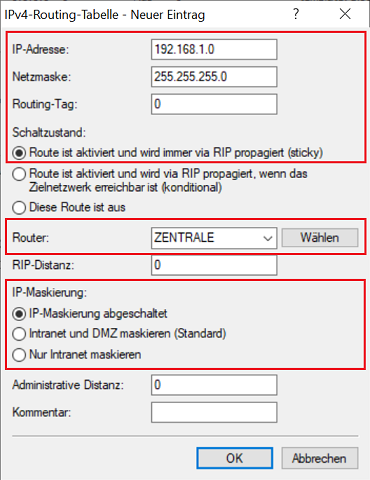

Hinzufügen einer IPv4-Route in die Routing Tabelle

2.11 Schreiben Sie die Konfiguration in den LANCOM Router der Filiale zurück.
Nachdem die Konfiguration in den LANCOM Router der Filiale zurückgeschrieben wurde, wird die VPN-Verbindung zwischen beiden LANCOM Routern aufgebaut. Überprüfen können Sie dies, indem Sie z.B. beide LANCOM Router in den LANmonitor laden.
Sollten beim Verbindungsaufbau Probleme auftreten oder die aufgebaute VPN-Verbindung nicht ordnungsgemäß funktionieren kann ein VPN-Status Trace bei der Diagnose helfen. Informationen erhalten Sie in diesem Knowledge Base Artikel.
