Manuelle Einrichtung einer IKEv2 Client-To-Site VPN-Verbindung (IPv4) zwischen LANCOM Routern und Android-Endgeräten

Beschreibung:

Dieses Dokument bescheibt, wie Sie eine Netzkopplung per IKEv2 Client-To-Site VPN-Verbindung zwischen einem Smartphone oder Tablet-PC mit Android Betriebssystem und einem LANCOM Router einrichten können.


Voraussetzungen:

• LCOS ab Version 9.20 (download aktuelle Version)
• LANtools ab Version 9.20 (download aktuelle Version)
• Mobiles Endgerät (Smartphone, Tablet-PC, etc.) mit Android Betriebssystem ab Version 5.x

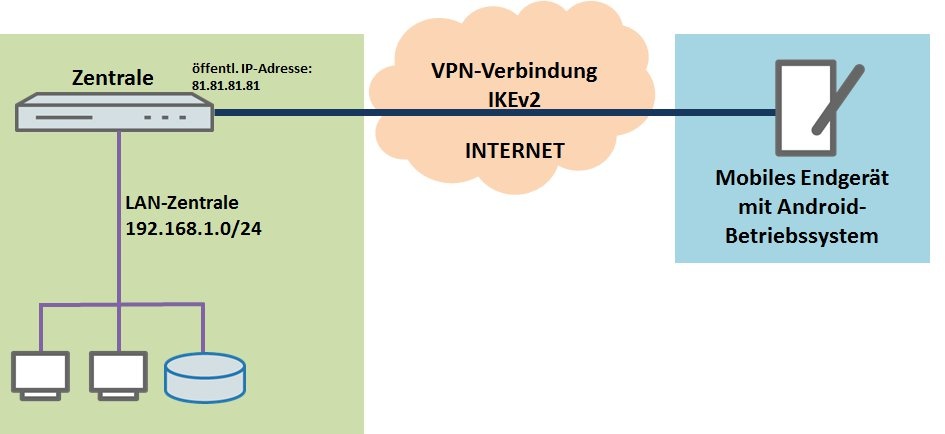

Szenario:

• Ein Unternehmen möchte seinen Aussendienst-Mitarbeitern den Zugriff auf das Firmennetzwerk per IKEv2 Client-To-Site Verbindung ermöglichen.
• Die Mitarbeiter sollen die VPN-Verbindung mit mobilen Endgeräten (Smartphone, Tablet-PC, etc.) herstellen können, auf welchen ein Android Betriebssystem installiert ist.
• Die Firmenzentrale verfügt über einen LANCOM Router als Gateway und eine Internetverbindung mit der festen öffentlichen IP-Adresse  81.81.81.81.
• Das lokale Netzwerk der Zentrale hat den IP-Adressbereich 192.168.1.0/24.

Vorgehensweise:

1. Manuelle Konfigurationsschritte auf dem LANCOM Router der Zentrale:

1.1 Öffnen Sie die Konfiguration des LANCOM Routers in der Zentrale und wechseln Sie in das Menü VPN → Allgemein.

1.2 Aktivieren Sie die Funktion Virtual Private Network.

1.3 Wechseln Sie in das Menü VPN → IKEv2/IPSec und klicken Sie auf die Schaltfläche Authentifizierung.

1.4 Klicken Sie auf die Schaltfläche Hinzufügen, um einen neuen Eintrag zu erzeugen.

1.5 Tragen Sie in dem Konfigurationsfenster die Informationen zur Authentifizierung für die VPN-Verbindung ein.

• Name: Geben Sie den Namen für die Authentifizierung  ein. Dieser Eintrag wird später in der VPN-Verbindungs-Liste verwendet (siehe Schritt 1.8).
• Lokale Authentifizierung: Wählen Sie den Typ der Authentifizierung im Router der Zentrale  aus. In diesem Beispiel wird die Authentifizierung über einen  Pre-shared Key (PSK)  vorgenommen.
• Lokaler Identitätstyp: Wählen Sie als  Typ der Identität  des Routers in der Zentrale den Parameter  Key-ID (Gruppenname)  aus.
• Lokale Identität: Bestimmen Sie die lokale Identität. In diesem Beispiel wird für den LANCOM Router in der Zentrale die lokale Identität "zentrale" verwendet.
• Lokales Passwort: Vergeben Sie den Pre-shared Key, welcher verwendet werden soll um sich beim Android-Endgerät erfolgreich zu authentifizieren. Da in der späteren Konfiguration von Android (siehe Punkt 2.4) nur ein Pre-shared Key angegeben werden kann, müssen das lokale Passwort und das entfernte Passwort gleich sein.
• Entfernte Authentifizierung: Wählen Sie den  Authentifizierungstypen des  Android-Endgerätes aus. In diesem Beispiel wird die Authentifizierung über einen  Pre-shared Key (PSK)  vorgenommen.
• Entfernter Identitätstyp: Wählen Sie als Typ der Identität des Android-Endgeräts den Parameter Key-ID (Gruppenname) aus.
• Entfernte Identität: Bestimmen Sie die entfernte Identität. In diesem Beispiel wird für das Android-Endgerät die entfernte Identität "mitarbeiter" verwendet.
• Entferntes Passwort: Vergeben Sie den Pre-shared Key, welcher verwendet werden soll um sich gegenüber dem LANCOM Router in der Zentrale erfolgreich zu authentifizieren. Da in der späteren Konfiguration von Android (siehe Punkt 2.4) nur ein Pre-shared Key angegeben werden kann, müssen das lokale Passwort und das entfernte Passwort gleich sein.
• Entfernter Zert.-ID Check: Diese Funktion wird nicht benötigt, daher müssen Sie  Nein auswählen.

1.6 Wechseln Sie in das Menü VPN → IKEv2/IPSec und klicken Sie auf die Schaltfläche Verbindungs-Liste.

1.7 Klicken Sie auf die Schaltfläche Hinzufügen, um einen neuen Eintrag zu erzeugen.

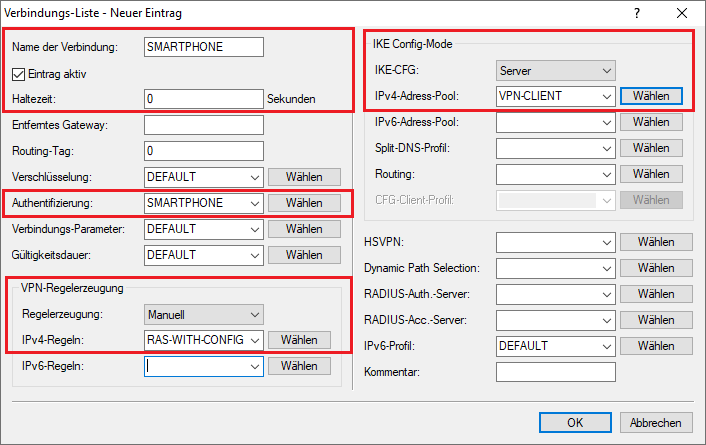

1.8 Geben Sie im Konfigurationsdialog die folgenden Parameter ein:

• Name der Verbindung:  Geben Sie die Bezeichnung für die VPN-Verbindung an.
• Haltezeit:  Geben Sie die Haltezeit in Sekunden für die VPN-Verbindung an. In diesem Beispiel wird beim LANCOM Router in der Zentrale eine 0 eingetragen. Dies bedeutet, dass dieser Router die VPN-Verbindung nicht aktiv aufbaut.
• Authentifizierung:  Wählen Sie die Authentifizierung aus. Der Eintrag entspricht hierbei dem Namen der Authentifizierung, welche Sie in Schritt 1.5 festgelegt haben.
• IKE-CFG:  Hier muss der Parameter  Server  eingestellt werden.
• IPv4-Adress-Pool:  Hier müssen Sie einen  Bereich lokaler IP-Adressen definieren, aus welchem eingewählten VPN-Clients eine IP-Adresse zugewiesen wird . Wenn Sie noch keinen Adress-Pool eingerichtet haben, klicken Sie auf die Schaltfläche  Wählen  und im nächsten Dialog auf den Link  Quelle verwalten...

• Regelerzeugung:  Die  Regelerzeugung muss manuell durchgeführt werden.
• IPv4-Regeln:  Hier müssen Sie den Parameter  RAS-WITH-CONFIG-PAYLOAD e instellen.

1.9 Schreiben Sie die Konfiguration in den LANCOM Router der Zentrale zurück.

2. Manuelle Einrichtung der VPN-Verbindung auf dem Smartphone oder Tablet-PC:

2.1 Öffnen Sie das Menü Einstellungen und wählen Sie unter Verbindungen den Menüpunkt Weitere Einstellungen.

2.2 Wählen Sie die Option VPN aus.

2.3 Tippen Sie auf das Plus-Zeichen in der rechten oberen Ecke um einen neuen Eintrag hinzuzufügen.

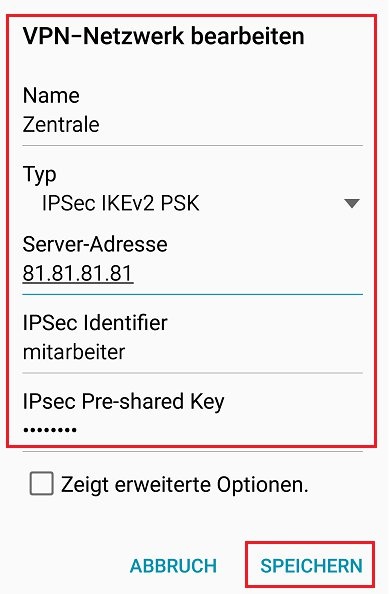

2.4 Im nächsten Dialog müssen Sie folgende Einstellungen vornehmen:

• Im Feld Name müssen Sie eine Namensbezeichnung für das neue VPN-Profil eintragen. Es kann ein beliebiger Name verwendet werden.
• Im Auswählfeld Typ muss IPSec IKEv2 PSK eingestellt werden.
• Im Feld Server-Adresse müssen Sie die öffentliche IP-Adresse oder die öffentliche DNS-Adresse des LANCOM Routers eintragen.
• Geben Sie im Feld IPSec Identifier die Bezeichnung der entfernten Identität an, welchen Sie bei der Konfiguration des LANCOM Routers im Schritt 1.5 vergeben haben. In diesem Beispiel ist das der Name mitarbeiter.
• Im Feld IPSec Pre-shared Key muss der Pre-shared Key eingetragen werden, welchen Sie bei der Konfiguration des LANCOM Routers im Schritt 1.5 vergeben haben.

2.5 Tippen Sie auf Speichern, um das konfigurierte VPN-Profil zu sichern.

2.6 Zum Starten der VPN-Verbindung müssen Sie auf das eben erstellte VPN-Profil tippen.
