Einrichtung eines Gast-Netzwerks mit WLC-Tunnel auf einem WLAN-Controller und Authentifizierung über den Public Spot

Beschreibung:

In diesem Artikel wird beschrieben, wie auf einem WLAN-Controller ein Gast-Netzwerk mit einem WLC-Tunnel und Authentifizierung der Teilnehmer über den Public Spot eingerichtet wird.

Voraussetzungen:

LCOS ab Version 10.42 (download aktuelle Version)
LCOS LX ab Version 5.32 (download aktuelle Version)
LANtools ab Version 10.42 (download aktuelle Version)

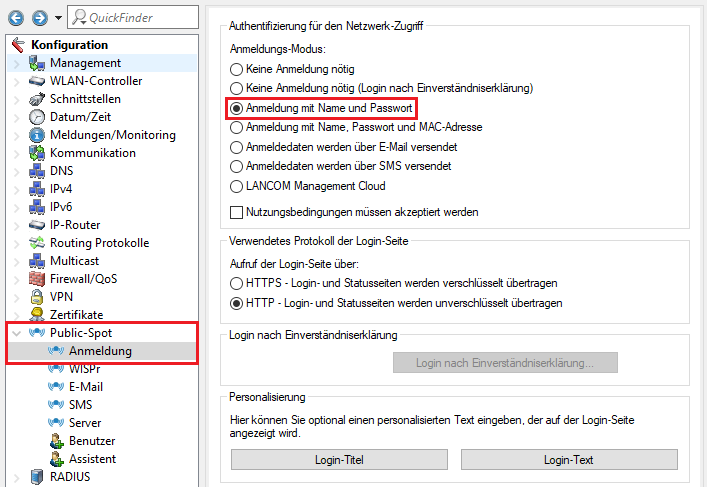

Aktivierter Public Spot auf dem WLAN-Controller
Bereits durchgeführte Grundeinrichtung des WLAN-Controllers:
- Grundeinrichtung eines LANCOM WLAN-Controllers

Szenario:

Es existiert bereits ein internes Netzwerk mit dem IP-Adressbereich 192.168.1.0/24. Zusätzlich soll ein Gast-Netzwerk mit dem IP-Adressbereich 192.168.100.0/24 erstellt werden.
Für das interne Netzwerk soll eine SSID mit dem Namen WLAN-Intern erstellt werden. Der Datenverkehr wird per LAN ausgekoppelt (LAN am AP).
Für das Gast-Netzwerk soll eine SSID mit dem Namen Gast erstellt werden. Der Datenverkehr soll per WLC-Tunnel an den WLAN-Controller übertragen werden. Die Authentifizierung erfolgt über den Public Spot.

Vorgehensweise:

1. Konfiguration der WLAN-Profile:

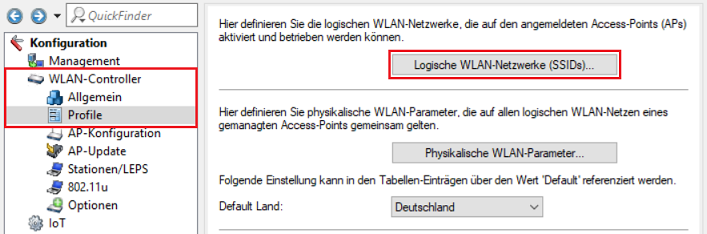

1.1 Öffnen Sie die Konfiguration des WLAN-Controllers in LANconfig und wechseln in das Menü WLAN-Controller → Profile → Logische WLAN-Netzwerke (SSIDs).

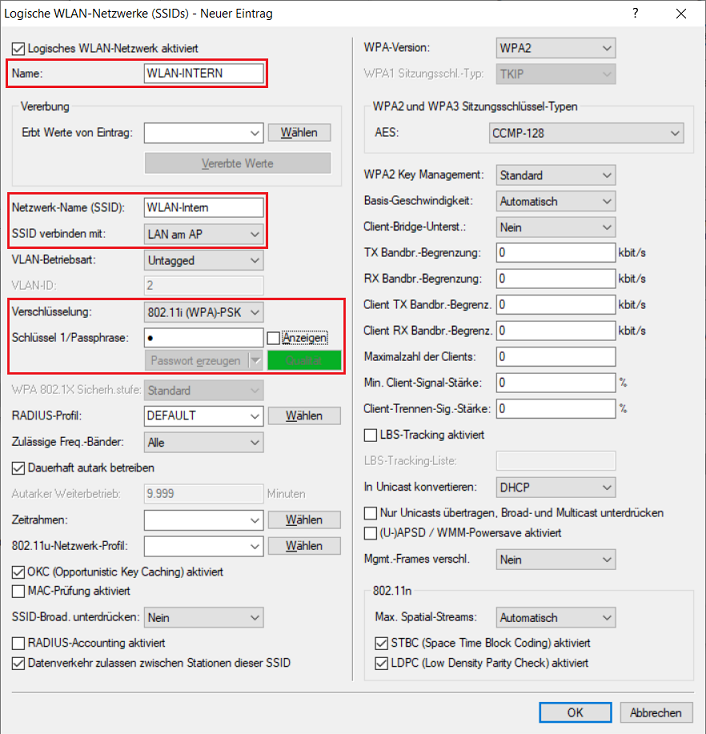

1.2 Erstellen Sie ein neues Profil für das interne Netzwerk und passen die folgenden Parameter an:

Name: Vergeben Sie einen aussagekräftigen Namen für das Profil (in diesem Beispiel WLAN-INTERN).
Netzwerk-Name (SSID): Vergeben Sie einen aussagekräftigen Namen für die SSID (in diesem Beispiel WLAN-Intern).
SSID verbinden mit: Stellen Sie sicher, dass die Option LAN am AP ausgewählt ist.
Verschlüsselung: Stellen Sie sicher, dass die Option 802.11i (WPA)-PSK ausgewählt ist.
Schlüssel 1/Passphrase: Vergeben Sie einen möglichst sicheren WPA-Key (der WPA-Key muss mindestens acht und darf maximal 63 Zeichen haben).

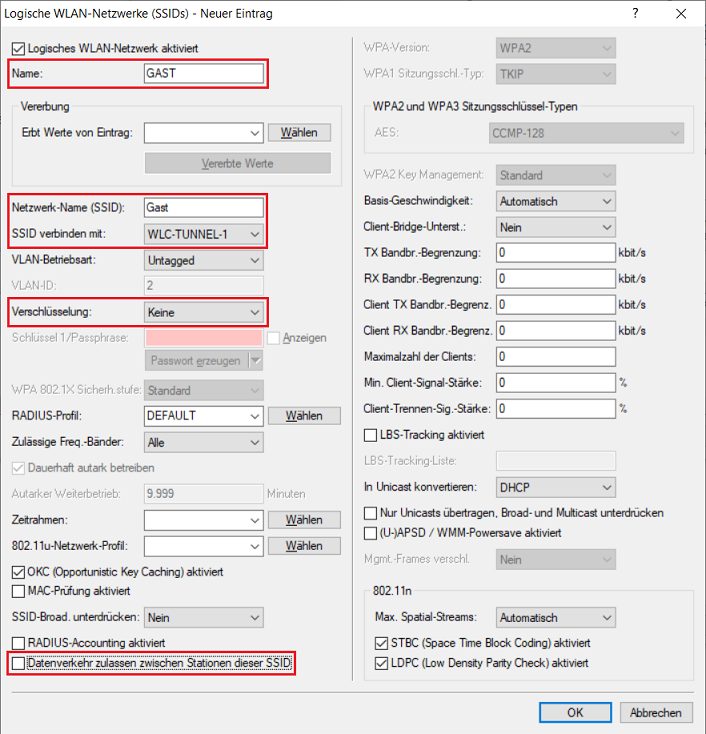

1.3 Erstellen Sie ein neues Profil für das Gast-Netzwerk und passen die folgenden Parameter an:

Name: Vergeben Sie einen aussagekräftigen Namen für das Profil (in diesem Beispiel GAST).
Netzwerk-Name (SSID): Vergeben Sie einen aussagekräftigen Namen für die SSID (in diesem Beispiel Gast).
SSID verbinden mit: Wählen Sie im Dropdown-Menü die Option WLC-Tunnel-1 aus.
Verschlüsselung: Wählen Sie die Option Keine aus. Ein WPA-Key ist in diesem Szenario nicht erforderlich, da die Authentifizierung über den Public Spot erfolgt.

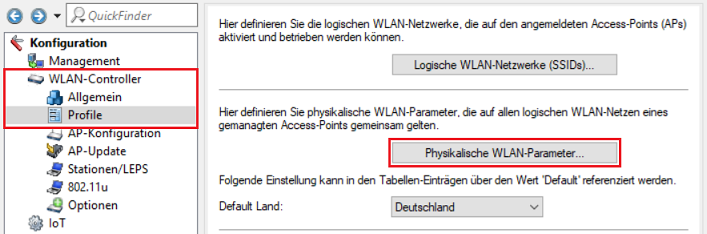

1.4 Wechseln Sie in das Menü WLAN-Controller → Profile → Physikalische WLAN-Parameter.

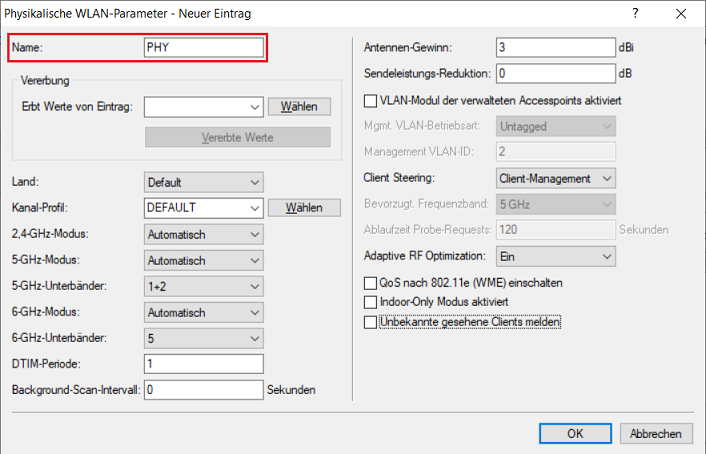

1.5 Erstellen Sie ein neues Profil und geben diesem einen aussagekräftigen Namen (in diesem Beispiel PHY). Die Standard-Einstellungen sind für den Normal-Betrieb bereits passend gewählt. Bei Bedarf können Sie diese auch anpassen.

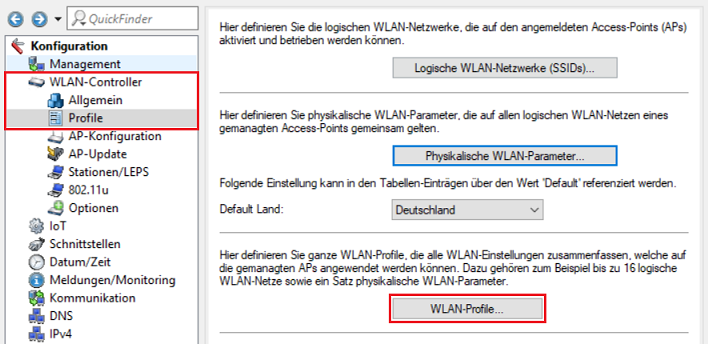

1.6 Wechseln Sie in das Menü WLAN-Controller → Profile → WLAN-Profile.

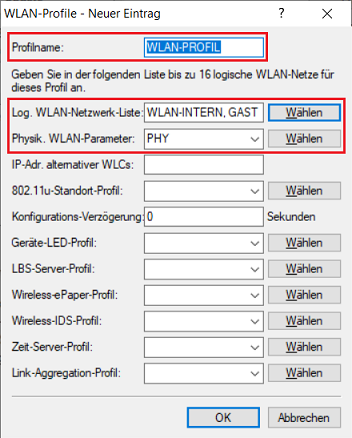

1.7 Erstellen Sie ein neues Profil und passen die folgenden Parameter an:

Profilname: Vergeben Sie einen aussagekräftigen Namen für das Profil (in diesem Beispiel WLAN-PROFIL).
Log. WLAN-Netzwerk-Liste: Wählen Sie die in Schritt 1.2 und 1.3 erstellten logischen Netzwerke aus.
Physik. WLAN-Parameter: Wählen Sie das in Schritt 1.5 erstellte physikalische WLAN-Parameter-Profil aus.

2. Konfiguration des Gast-Netzwerks:

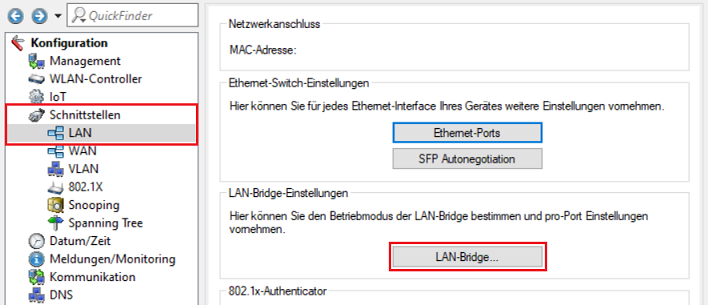

2.1 Wechseln Sie in das Menü Schnittstellen → LAN → LAN-Bridge.

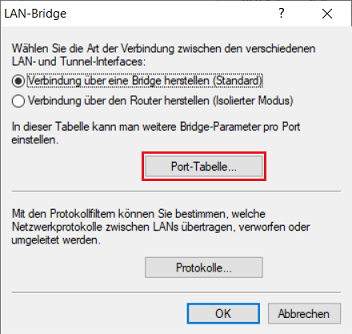

2.2 Wechseln Sie in das Menü Port-Tabelle.

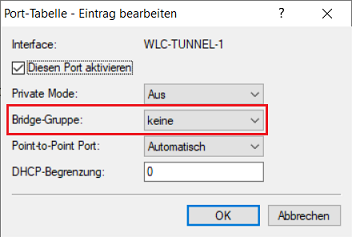

2.3 Stellen Sie sicher, dass für den WLC-Tunnel 1 bei der Bridge-Gruppe die Option Keine ausgewählt ist.

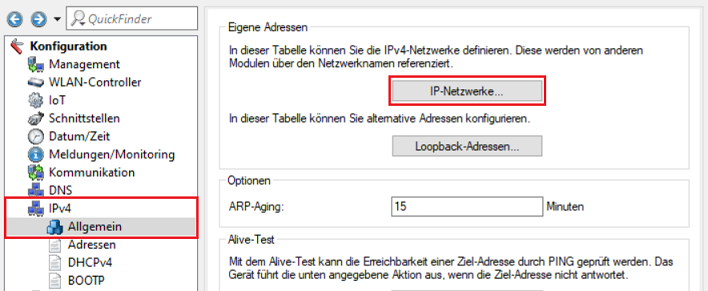

2.4 Wechseln Sie in das Menü IPv4 → Allgemein → IP-Netzwerke.

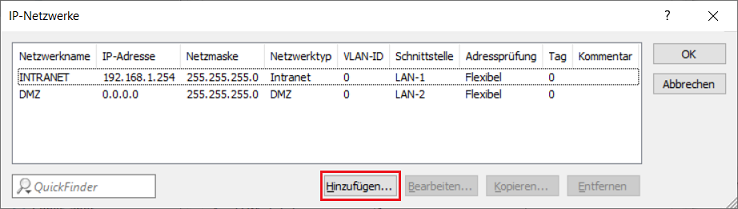

2.5 Klicken Sie auf Hinzufügen, um das Gast-Netzwerk anzulegen.

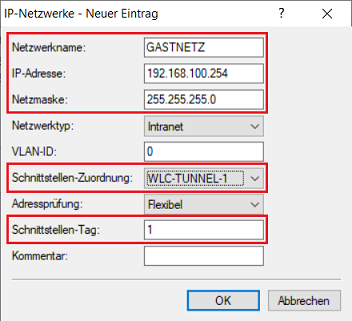

2.6 Passen Sie die folgenden Parameter an:

Netzwerkname: Vergeben Sie einen aussagekräftigen Namen für das Gast-Netzwerk (in diesem Beispiel GASTNETZ).
IP-Adresse: Tragen Sie eine IP-Adresse aus dem Netzwerk ein, die für das Gast-Netzwerk verwendet werden soll (in diesem Beispiel 192.168.100.254).
Netzmaske: Tragen Sie die Subnetzmaske ein, welche für das Gast-Netzwerk verwendet werden soll (in diesem Beispiel 255.255.255.0).
Schnittstellen-Zuordnung: Wählen Sie im Dropdown-Menü die Option WLC-Tunnel-1 aus.
Schnittstellen-Tag: Tragen Sie ein bisher nicht verwendetes Schnittstellen-Tag ein (in diesem Beispiel die 1). Dadurch können Netzwerk-Teilnehmer aus dem GASTNETZ nicht mit dem INTRANET kommunizieren.

Informationen zu Schnittstellen-Tags:

IP-Netzwerke mit dem Schnittstellen-Tag 0 können auf alle anderen Netze zugreifen.
IP-Netzwerke mit einem Schnittstellen Tag 1-65535 können nur auf IP-Netze zugreifen, die das gleiche Schnittstellen-Tag verwenden.

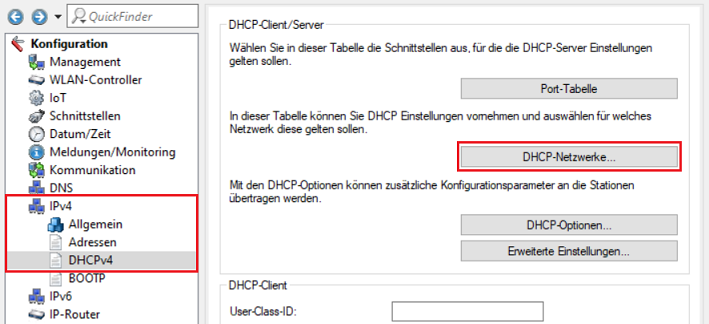

2.7 Wechseln Sie in das Menü IPv4 → DHCPv4 → DHCP-Netzwerke.

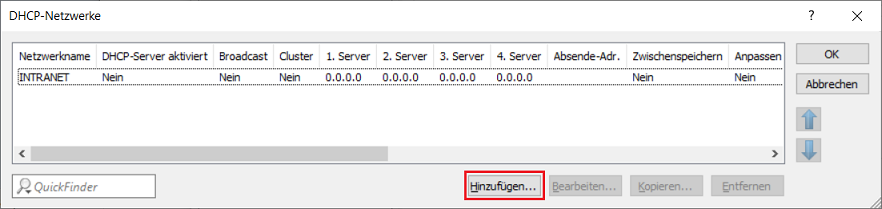

2.8 Klicken Sie auf Hinzufügen, um ein DHCP-Eintrag für das Gast-Netzwerk anzulegen.

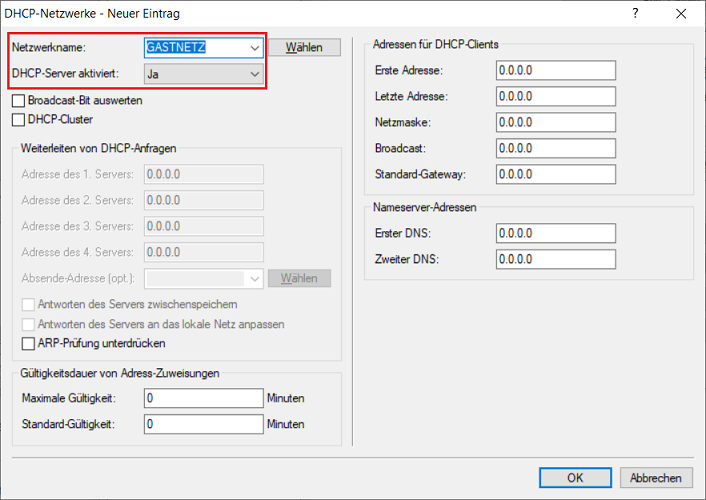

2.9 Passen Sie die folgenden Parameter an:

Netzwerkname: Wählen Sie im Dropdown-Menü das in Schritt 2.6 erstellte Gast-Netzwerk aus (in diesem Beispiel GASTNETZ).
DHCP-Server aktiviert: Wählen Sie im Dropdown-Menü die Option Ja aus, um den DHCP-Server zu aktivieren.

Bei Bedarf können Sie den DHCP-Adress-Pool über die Parameter Erste Adresse und Letzte Adresse einschränken.

Der DHCP-Server für das Gast-Netzwerk muss in diesem Szenario zwingend auf dem WLAN-Controller betrieben werden.
