Beschreibung: Dieses Dokument beschreibt, welche Konfigurationsschritte auf einem LANCOM managed Switch der GS-23xx-Serie vorgenommen werden müssen, um ein Voice-VLAN zu konfigurieren. Wenn ein LLDP-MED fähiges VoIP-Telefon an den Switch angeschlossen wird, erkennt der Switch dieses automatisch und schaltet auf dem Switch-Port zusätzlich das Voice-VLAN aktiv. Da auf diesem Port das Voice-VLAN tagged geschaltet wird (Tagging-Modus Hybrid), muss das Tagging für das Voice-VLAN auf dem VoIP-Telefon aktiviert werden. Es können zudem weitere Netzwerk-Geräte an diesen Port angeschlossen werden, welche in einem anderen VLAN kommunizieren sollen. Hierzu gibt es auf vielen VoIP-Telefonen einen separaten Netzwerk-Port, an den etwa ein PC angeschlossen werden kann. Dadurch kann z.B. ein zusätzlicher Switch eingespart werden. - LANCOM Switch der GS-23xx-Serie mit LCOS SX ab Version 3.32 Rel (download aktuelle Version)
- VoIP-Telefon, welches LLDP-MED unterstützt
- Beliebiger Web-Browser für den Zugriff auf das Webinterface
- Die Konfiguration des VoIP-Telefons muss so angepasst werden, dass die Pakete mit der Voice-VLAN-ID versehen werden (aktives Tagging)
Szenario:- In diesem Beispiel besitzt das Voice-VLAN die ID 200, als Discovery-Protokoll soll LLDP verwendet werden.
- Wenn ein VoIP-Telefon mit LLDP-MED an einen Switch-Port angeschlossen wird, schaltet der Switch auf diesem Port zusätzlich das Voice-VLAN aktiv.
Vorgehensweise: 1. Verbinden Sie sich per Webinterface mit dem Switch, wechseln in das Menü Configuration → VLAN → VLAN Membership und klicken auf Add New VLAN. 2. Passen Sie die folgenden Parameter an und klicken auf Apply: - VLAN ID: Tragen Sie die VLAN-ID des Voice-VLANs ein (in diesem Beispiel die VLAN-ID 200).
- VLAN Name: Vergeben Sie einen aussagekräftigen Namen für das Voice-VLAN (in diesem Beispiel Voice).
- Port Members: Wählen Sie den Port aus, an dem der Router angeschlossen ist (in diesem Beispiel der Port 8).

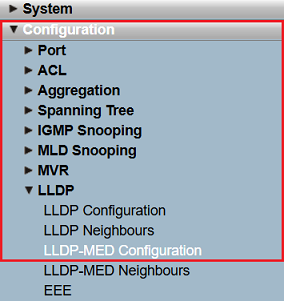

3. Schließen Sie das VoIP-Telefon an den Switch an. In diesem Beispiel soll der Switch-Port 1 verwendet werden. 4. Wechseln Sie in das Menü Configuration → LLDP → LLDP Configuration und aktivieren die LLDP-Funktion, indem Sie diese für die gewünschten Switch-Ports auf Enabled setzen (in diesem Beispiel für den Port 1). Klicken Sie anschließend auf Apply. 5. Wechseln Sie in das Menü Configuration → LLDP → LLDP-MED-Configuration.
6. Klicken Sie bei Policies auf die Schaltfläche Add new policy.

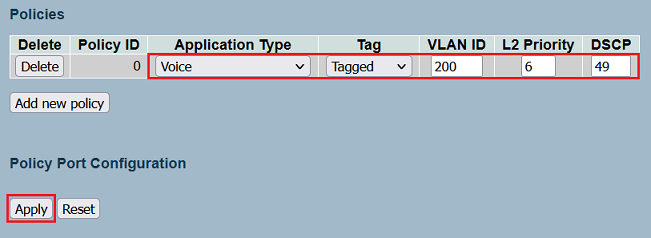

7. Passen Sie in der Policy die folgenden Parameter an und klicken auf Apply: - Application Type: Wählen Sie im Dropdown-Menü die Option Voice aus.
- Tag: Wählen Sie im Dropdown-Menü die Option Tagged aus.
- VLAN ID:Tragen Sie die VLAN-ID des Voice-VLANs ein (in diesem Beispiel die VLAN-ID 200).
- L2 Priority: Tragen Sie den Wert 6 ein.
- DSCP: Tragen Sie den Wert 49 ein.
8. Aktivieren Sie für den Port, an dem das VoIP-Telefon angeschlossen ist (in diesem Beispiel der Port 1) die in Schritt 6. erstellte Policy und klicken auf Apply.
9. Überprüfen Sie die LLDP-MED-Nachbarinformationen erneut nach der LLDP-Aushandlung zwischen dem Switch und dem IP-Telefon. 10. Wechseln Sie in das Menü Configuration → Voice VLAN → Configuration. 11. Passen Sie bei Voice VLAN Configuration die folgenden Parameter an: - Mode: Wählen Sie im Dropdown-Menü die Option Enabled aus, um das Voice VLAN zu aktivieren.
- VLAN ID: Tragen Sie die VLAN-ID des Voice-VLANs ein (in diesem Beispiel die VLAN-ID 200).
12. Passen Sie bei Port Configuration für den Port, an dem das VoIP-Telefon angeschlossen ist, die folgenden Parameter an. Klicken Sie anschließend auf Apply: - Mode: Wählen Sie im Dropdown-Menü die Option Auto aus.
- Discovery Protocol: Wählen Sie im Dropdown-Menü die Option LLDP aus.
13. Wechseln Sie in das Menü Configuration → VLAN → Switch Status und stellen sicher, dass der Port 1 Mitglied des VLAN mit der ID 200 ist. 14. Wechseln Sie in das Menü Maintenance → Save/Restore → Save Start und speichern die Konfiguration als Start-Konfiguration.
Funktions-Überprüfung: Schließen Sie zur Funktions-Überprüfung einen PC an einen freien Switch-Port an (z.B. der Port 3) und führen Sie folgende Konfiguration auf dem Switch durch: - Wechseln Sie in das Menü Configuration → VLAN → VLAN Membership und aktivieren für den Port 3 die Zugehörigkeit im VLAN mit der ID 200.
 - Wechseln Sie in das Menü Configuration → VLAN → Ports und tragen in der VLAN Port Configuration für den Port 3 die PVID 200 ein.
 - Speichern Sie die Konfiguration im Switch. Nun müssen Sie das an Port 1 angeschlossene IP-Telefon mit dem an Port 3 angeschlossenen PC anpingen können.
|
