Konfiguration eines Vodafone Business VoIP (SIP-Trunk)

Beschreibung:

In diesem Dokument ist beschrieben, wie ein Vodafone Business VoIP Anschluss (SIP-Trunk) an einem LANCOM VoIP-Router eingerichtet wird.

Voraussetzungen:

• LCOS ab Version 10.32 RU1 (download aktuelle Version)
• LANtools ab Version 10.32 (download aktuelle Version)
• LANCOM VoIP-Router oder Router mit All-IP Option
• Beliebiger Browser für den Zugriff auf WEBconfig

Vorgehensweise:

1. Ausführen des Telekom SIP-Trunk Assistenten:

1.1 Führen Sie in LANconfig einen Rechtsklick auf den Router aus und wählen im Kontextmenü Setup-Assistent.

1.2 Wählen Sie den Setup-Assistenten Voice-over-IP / All-IP einrichten aus.

1.3 Führen Sie den Assistenten Verbindung mit einem Telekom DeutschlandLAN SIP-Trunk aus.

1.4 Da bei einem Vodafone SIP-Trunk keine Re-Registrierung erforderlich ist, muss der Haken bei Der SIP-Trunk wird im "registered mode" verwendet entfernt werden.

1.5 Geben Sie folgende Parameter an:

• Ortsvorwahl des Anschlusses: Tragen Sie die Ortsvorwahl ohne führende Null ein.

• Durchwahlnummer: Hinterlegen Sie die Stammnummer ohne die Ortsvorwahl.

• Rufnummernblock: Hinterlegen Sie bei Bedarf den von Ihrem Provider zugewiesenen Rufnummernblock.

1.6 Die nächsten Schritte können Sie mit einem Klick auf Weiter bestätigen.

Bei Bedarf können Sie noch SIP-Benutzer oder auch Analog-Benutzer erstellen (falls der Router über Analog-Schnittstellen verfügt).

1.7 Schließen Sie den Setup-Assistenten zuletzt mit einem Klick auf Fertig stellen ab.

2. Manuelle Konfigurations-Schritte:

2.1 Öffnen Sie die Konfiguration des Routers in LANconfig und wechseln auf Voice Call Manager → Leitungen → SIP-Leitungen.

2.2 Bearbeiten Sie die in Schritt 1. über den Setup-Assistenten erstellte SIP-Leitung.

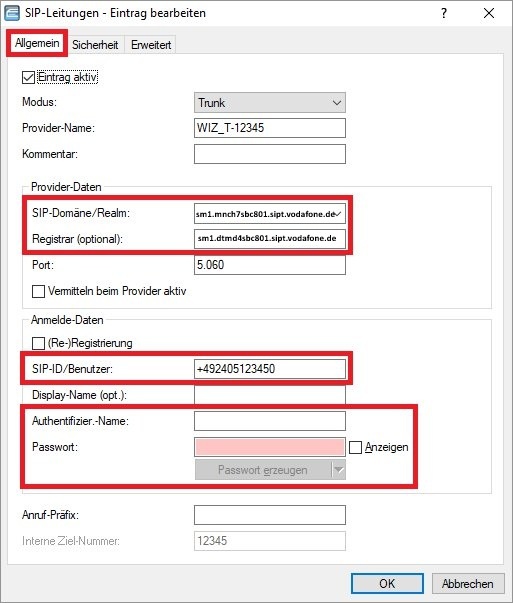

2.3 Ändern Sie in der soeben über den Setup-Assistenten erstellten SIP-Leitung die folgenden Punkte ab:

• SIP-Domäne/Realm: Hier muss sm1.mnch7sbc801.sipt.vodafone.de angegeben werden.
• Registrar: Geben Sie den Registrar an, welchen Sie von Vodafone erhalten haben (in der Regel ist dies sm1.dtmd4sbc801.sipt.vodafone.de)
• SIP-ID/Benutzer: Diese/r setzt sich aus +49 + Vorwahl ohne führende 0 + Stammnummer + 0 zusammen.
• Authentifizier.-Name: Dieses Feld muss gelöscht werden.
• Passwort: Dieses Feld muss gelöscht werden.

2.4 Wechseln Sie nun auf den Reiter Sicherheit und passen folgende Parameter an:

• Signalisierungs-Verschlüsselung: Wählen Sie im Dropdownmenü Keine (UDP) aus.
• Server-Zert. prüfen bezüglich: Wählen Sie im Dropdownmenü Nicht prüfen aus.
• Entfernen Sie den Haken bei SIP-Nachrichten nur vom Registrar erlauben.

2.5 Als letzten Schritt müssen im Reiter Erweitert folgende Punkte abgeändert werden:

• SIP-Proxy-Port: Tragen Sie hier den Wert 5060 ein.
• Überwachungsmethode: Wählen Sie im Dropdown-Menü Deaktiviert aus.

2.6 Die manuellen Konfigurationsschritte in LANconfig sind damit abgeschlossen. Schreiben Sie die Konfiguration in den Router zurück.

3. Aktivieren der Option Trunk-Inc-Cld-In-ToHeader im LCOS-Menübaum:

3.1 Verbinden Sie sich mit einem beliebigen Browser mit dem Webinterface des Routers und wechseln in das Menü LCOS-Menübaum → Setup → Voice-Call-Manager → Line → SIP-Provider → Line → <Name der SIP-Leitung>.

3.2 Aktivieren Sie die Funktion Trunk-Inc-Cld-In-ToHeader.
